Włączniki świecznikowe

Łącznik świecznikowy jest dogodnym rozwiązaniem dwuklawiszowym, pozwalającym niezależnie zarządzać dwiema strefami światła. Dowiedz się, jak ten jeden element ułatwia podział oświetlenia na sekcje – od wieloramiennych żyrandoli w salonie po oddzielenie światła głównego od punktowego w kuchni czy łazience.

W Salonie Eleks znajdziesz włączniki świecznikowe najlepszych polskich producentów, dopasowane do różnych stylów wnętrza oraz pełnych zestawów osprzętu. Poniżej wyjaśniamy, czym charakteryzuje się ten mechanizm, jak go rozpoznać na schemacie i jak podłączyć go samodzielnie.

Co to jest łącznik świecznikowy?

Jest to element, w którym jeden przewód fazowy zostaje rozdzielony na dwa niezależne tory wyjściowe. Każdy z klawiszy zwiera własny obwód, dzięki czemu uzyskuje się trzy stany pracy oświetlenia: świeci pierwsza grupa źródeł światła, świeci druga albo obie naraz. Nazwa łącznika świecznikowego pochodzi od dawnych żyrandoli z żarówkami w kształcie świecy, których ramiona dzielono na sekcje. Mechanizm działa bistabilnie (zdolność do pracy w dwóch trwałych stanach równowagi), czyli po naciśnięciu klawisz pozostaje w pozycji załączenia, a kolejne wciśnięcie rozłącza obwód.

Łącznik świecznikowy, symbol na schemacie elektrycznym

Symbol łącznika świecznikowego przedstawia okrąg z dwiema liniami oznaczającymi dwa niezależne obwody ze wspólnym zasilaniem.

Rozpoznanie oznaczenia łącznika świecznikowego daje gwarancję, że dobierzesz osprzęt idealnie wpisujący się do założeń projektanta. Zamiast zgadywać, zyskujesz pewność, gdzie niezbędne jest sterowanie dwoma obwodami, co znacząco przyspiesza kompletowanie instalacji.

Jak podłączyć łącznik świecznikowy?

Warto się tym zająć krok po kroku. Najpierw odłącz napięcie w rozdzielnicy i sprawdź próbnikiem brak prądu na przewodach. Następnie zidentyfikuj żyły: brązowa (L) to przewód fazowy zasilający, niebieska (N) jest neutralna, żółto-zielona (PE) ma charakter ochronny, a dwie pozostałe odchodzą do osobnych grup lamp. Do zacisku oznaczonego strzałką skierowaną do wewnątrz mechanizmu wprowadź przewód fazowy zasilający, a do dwóch zacisków ze strzałkami skierowanymi na zewnątrz wepnij żyły prowadzące do każdej z grup źródeł światła.

Pamiętaj, że włącznik światła steruje wyłącznie przewodem fazowym (L), przerywając go lub łącząc, aby zapalić lampę. Przewody (N) i (PE) muszą być połączone na stałe poza włącznikiem za pomocą kostek WAGO, aby prąd mógł bezpiecznie wracać z lampy, a ochrona przed porażeniem działała bez przerw.

Przewody N i PE łączysz poza łącznikiem, najlepiej szybkozłączkami WAGO. Po osadzeniu mechanizmu w puszce zakładasz ramkę oraz klawisze i przywracasz zasilanie. I gotowe!

Łącznik świecznikowy a inne typy łączników

W ofercie znajdziesz różne mechanizmy, dlatego warto poznać różnice. Pojedynczy łącznik świecznikowy jest określeniem używanym wobec jednomodułowego mechanizmu dwuklawiszowego, montowanego w jednej puszce, w odróżnieniu od zestawów dwóch osobnych modułów we wspólnej ramce. Z kolei włączniki schodowe pracują zawsze w parze i pozwalają zapalić światło u dołu schodów, a zgasić u góry. Włączniki krzyżowe montuje się między dwoma schodowymi, gdy oświetleniem trzeba sterować z trzech lub więcej punktów. Pełen przegląd mechanizmów znajdziesz w kategorii włączniki światła.

Zastosowanie w domu, czyli żyrandol, kuchnia, łazienka

Łącznik świecznikowy podwójny sprawdza się wszędzie tam, gdzie z jednego punktu chcesz sterować dwoma źródłami światła. W salonie obsłuży żyrandol wielopunktowy, w którym jednym klawiszem zapalisz dwie żarówki dla nastrojowego światła, drugim pozostałe trzy dla pełnego rozświetlenia. W kuchni jeden klawisz uruchomi lampę nad wyspą, drugi obsłuży oświetlenie podszafkowe. W łazience podziel sterowanie pomiędzy plafon sufitowy a kinkiety nad lustrem, korzystając z mechanizmów o podwyższonej szczelności. Łącznik świecznikowy zastępuje dwa pojedyncze mechanizmy, oszczędzając miejsce w puszce oraz porządkując front ściany.

Włączniki świecznikowe w Salonie Eleks, czyli marki, kolory, ramki

W naszym sklepie znajdziesz włączniki świecznikowe dwóch sprawdzonych producentów, których linie obejmują zarówno tradycyjne wzornictwo, jak i nowoczesne kompozycje kolorystyczne.

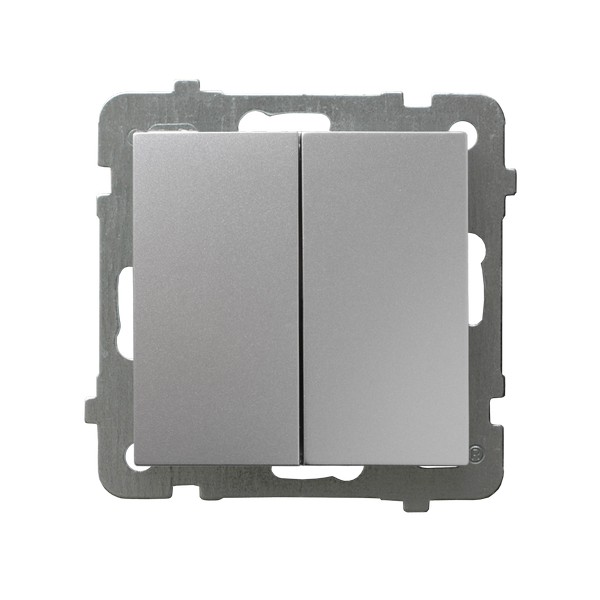

Ospel Aria i Karlik Mini – dostępne wykończenia w naszym sklepie

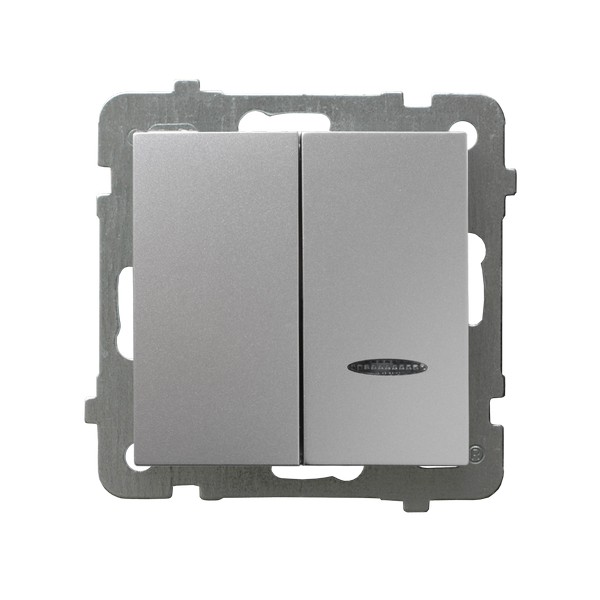

Seria Ospel Aria obejmuje wersje w kolorze białym, czarnym, szarym, srebrnym oraz ecru, a klawisze można łączyć z ramkami w wykończeniu złotym, srebrnym, czarnym lub białym; dostępne są również warianty z podświetleniem LED w pięciu barwach.

Natomiast linia Karlik Mini oferuje płaską stylistykę w kolorach: biały, czarny mat, złoty, terakota, łososiowy oraz navy blue. Mechanizmy świecznikowe występują w okrągłym kształcie, kwadratowym oraz zaokrąglonym, dzięki czemu dopasujesz je do każdej aranżacji.

Dobór ramki i parametry techniczne

Pamiętaj o doborze ramki do kontaktów pojedynczej, dla jednego stanowiska, albo wielokrotnej, gdy obok łącznika planujesz gniazdo prądowe lub kolejny mechanizm. Przy wyborze zwróć uwagę na zgodność kolorystyczną mechanizmu z ramką, prąd znamionowy (najczęściej 10 A / 250 V) oraz na to, czy potrzebujesz wersji z podświetleniem ułatwiającym lokalizację klawisza po zmroku.
